מונחית ABB JC2000-0049 ללוח הבקרה IRC5

מצב המוצר חלקה מקורית. נא לאשר את מצבה איתנו לפני ההזמנה.
מידע למשלוח משוגר משנגחאי, סין. זמן משלוח: 3-5 ימי עבודה לאחר אישור ההזמנה. משלוחים ברחבי העולם באמצעות DHL‏/FedEx‏/UPS, עם הגנה על הגלגלת מפני סטטי ומכות.
הטבות לקונה
  • מכלול גלגלת JC2000-0049 מכלול הגלגלת של ABB שסופק תחת מספר הפריט 3HAC028357-026 ללוחות ההוראה מסוג IRC5.
  • הלוח המלא להוראה, מערכת כפתור החירום וחלקי תיקון נוספים ללוח — כל אלה הם פריטים נפרדים; נא לשלוח תמונות של המחבר והפלנשה להרכבה.
  • ABB מפרטת מספרי גלגלת נפרדים בהתאם לגרסה של הלוח ולדור הבקר; נא לשלוח את התוית של הלוח ואת לוח השם של הבקר.
  • יש לבקש הצעת מחיר — אנו מאשירים את הסימון על לוח השם, את גרסת הלוח ואת המחבר לפני שהזמנה מתבצעת.
מיקום הפריט המוצר נשלח משנגחאי, סין.
פרטי תשלום תשלום באמצעות PayPal / העברה בנקאית (T/T) / ביטוח מסחרי של Alibaba.
  • תיאור
לא מוצאים את החלק שלכם?

מעל 12,000 חלקים במלאי, נבדקים לפני המשלוח, מענים תוך 24 שעות

בקשה

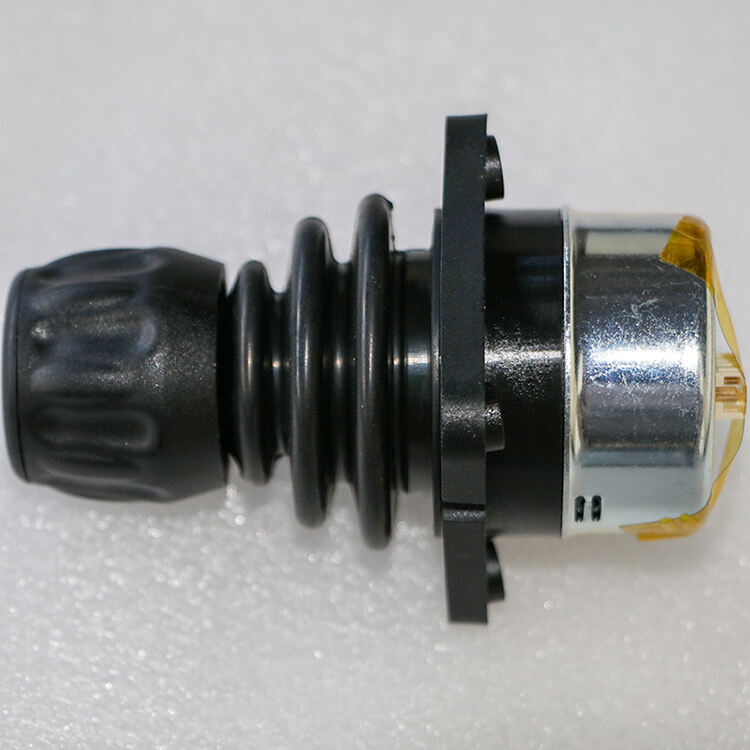

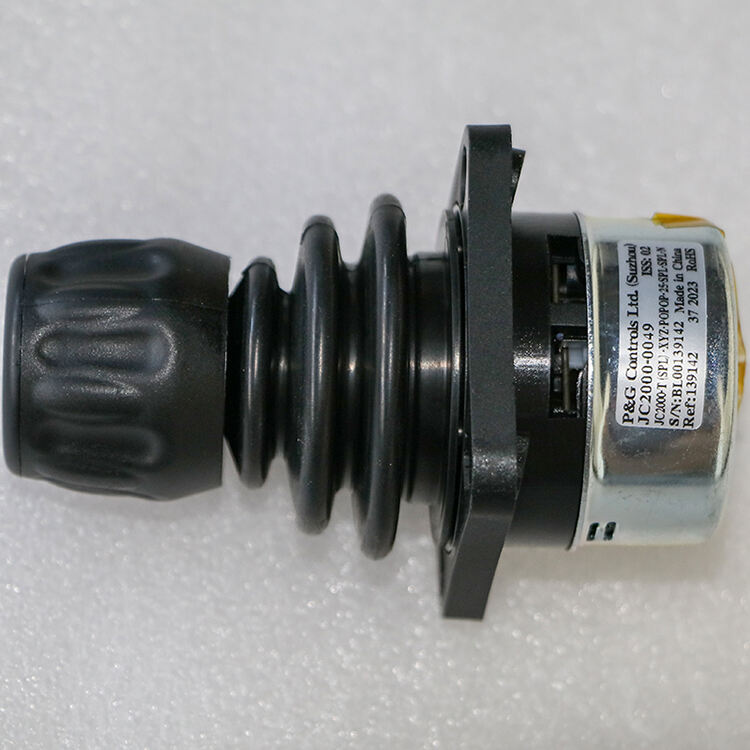

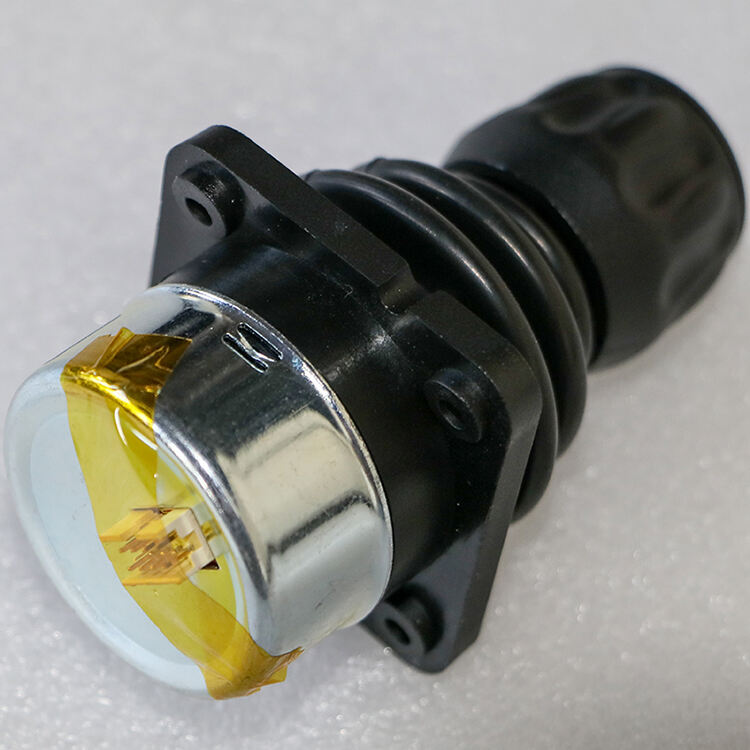

מונחית ABB JC2000-0049 ללוח הבקרה IRC5

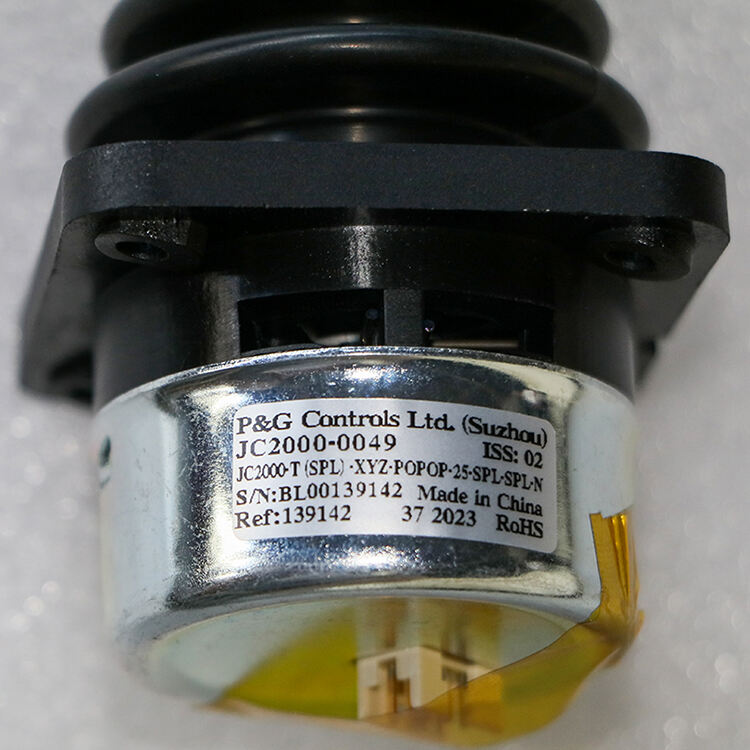

JC2000-0049 הוא אסמבלי הג׳ויסטיק שמסומן על הלוחית השם של אסמבלי ג׳ויסטיק ABB שסופק תחת מספר הפריט 3HAC028357-026, ורשום בגיליון הנתונים של ABB בקטגוריית יחידת המדריך (Teach Pendant Unit) לשלטים מסוג IRC5 חד-ממדיים. ABB מוקצה מספרי פריט נפרדים לשלט המדריך השלם, לאסמבלי כפתור החירום ולחלקי התיקון האחרים של השלט, והגרסה של השלט והדור של השלט קובעים איזה ג׳ויסטיק מתאים. לכן, הסימון המלא מהלוחית השם של הג׳ויסטיק המותקן, מספר הפריט של ABB והסימונים על הלוחית של השלט הם מה שמחליטים את ההתאמה. נא לשלוח לנו את הסימון המלא JC2000-0049 או את מספר הפריט של ABB 3HAC028357-026 מהלוחית של הג׳ויסטיק, מהלוחית של השלט, מהלוחית השם של השלט, וכן תמונות של המחבר והפלנשה להתקנה, ואנו נאשר את התאמה של הג׳ויסטיק לפני שהזמנה תיעשה.

מפרטים טכניים

יצרן ABB (חלקי חילוף מקוריים)
מספר חלק JC2000-0049
שם המוצר הרשמי אסמבלי ג׳ויסטיק, כפי שמופיע בגיליון הנתונים של ABB עבור מספר הפריט 3HAC028357-026
מספר פריט של ABB 3HAC028357-026, מספר ההזמנה של חלקי החילוף של ABB עבור אסמבלי מוט ההוראה הזה
סוג מוצר יחידת מוט ההוראה, כמופיע בשדה קטגורית החלקים לרובוטיקה בגיליון הנתונים של ABB
תאימות לבקר IRC5 יחידתי ו־IRC5 M2004, כמופיעים בשדות הקטגוריות ושנת תכנון הרובוט בגיליון הנתונים של ABB
זיהוי המספר המלא על מוט ההוראה המותקן מזהה את החלק; שלח את הסימון על הלוחית השם ואשחזר את הגרסה
חלקים שונים מוט ההוראה השלם, אסמבלי כפתור הפסקה החירומית, הכבלים של מוט ההוראה, המסכים והחלקים האחרים לתיקון נושאים כל אחד מהם מספר ABB משלו
היקף האספקה שלח את התוית של מוט ההוראה ואאשר את האסמבלי המדויק והגרסה לפני שהזמנה
אימות התאמה שלח את הסימון המלא JC2000-0049 או את מספר הפריט של ABB, את התוית של מוט ההוראה, את הלוחית השם של הבקר ואת התמונות של המחבר והפלנשה להתקנה; אאשר את מוט ההוראה לפני שהזמנה
תנאי מקורי חדש או מקורי משומש. אנא אשרו את המצב איתנו לפני ההזמנה.

שלח את הסימון המלא על הלוחית השם או את מספר הפריט של ABB ולא רק חלק ממנו: ABB משתמשת במספרים נפרדים לכל חלק לתיקון של מוט ההוראה

יישומים תעשייתיים

הג'ויסטיק הוא קלט תנועה ידני של המפעיל על פנדנט לימוד IRC5. הוא משמש בכל פעם שרובוט מוזז ידנית: ללימוד מיקומים, להתקנת תא חדש, לשחזור לאחר תקלה ולבדיקה של תנועת הצירים במהלך תחזוקה מתוכננת. מאחר שהוא נוגע בו באופן קבוע, זהו אחד החלקים בפנדנט שמתחלפים לעתים קרובות ביותר באופן עצמאי. החלפת הג'ויסטיק מאפשרת להשאיר את שאר הפנדנט בשימוש במקום להחליף את היחידה כולה. תאי טיפול בחומרים, ריתוך, טיפול במכונות וMontage שנבנו על בקרים מסוג IRC5 תלויים בקלט ידני מהימן של גלגול, ולכן חלק זה מופיע הן בתכניות שיפוץ פנדנט והן בתיקונים לא מתוכננים. מאחר שהגרסה של הפנדנט והדור של הבקר משפיעים על זהות הפריט המתאים, הזיהוי נלקח מלוחית השם המותקנת על הג'ויסטיק ולתווית הפנדנט ולא מצורתו החיצונית של החלק.

תכלית העיצוב

גיליון הנתונים של ABB מציין פריט זה כמכלול גלגלת-יד (Joystick assy) ומקבץ אותו תחת קטגורית חלקי הרובוטיקה 'יחידת פקודה ידנית' (Teach Pendant Unit), עבור בקר IRC5 יחיד והעיצוב של שנת 2004 של IRC5 M2004. המכלול המותקן נושא את סימן הפלטת JC2000-0049, בעוד ש-ABB מזמין את אותו חלק תחת מספר הפריט 3HAC028357-026. זהו רכיב שירות של הפקודה הידנית, לא היחידה הידנית השלמה: הפקודה עצמה, מערך כפתור החירום, כבל הפקודה, המסך וחלקי התיקון האחרים הם פריטי ABB נפרדים עם מספרים משלהם. הפיצול הזה הוא הסיבה לכך שגלגלת-יד שנראית זהה על השולחן עשויה עדיין להיות פריט שגוי. החיבור, צלחת ההתקנה והגרסה של הפקודה הידנית חייבים להתאים ליחידה המותקנת לפני התקנת החלף. אנו מאפיינים את סימן הפלטת ואת מספר הפריט של ABB מול רשומת ABB של הפקודה הידנית והבקר שלכם לפני הגשת הצעת מחיר, במקום להניח שגלגלת-יד דומה במראה שלה מדור אחר של פקודה הידנית היא ניתנת להחלפה.

מצבים נפוצים של תקלה

ג'ויסטיקים נכשלים בכמה דרכים חוזרות: סחיפה, שבה הרובוט נע לאט למרות שלא נוגעים בידית; כיוון מסוים שלא יוצר יותר תנועה; תגובה לא מתמדת שנגרמת על ידי חיישן, חיבור או כבל פנימי שיכולים לפגוע; ידית שסדקתה לאחר נפילה; ומכסה הגנה קרוע שמאפשר לאבק ולשמן להגיעה ליחידת החישה. כשל לא מתמיד מצביע לעתים קרובות על החיבור או על הכבלי הפנימיים ולא על הג'ויסטיק עצמו, ולכן יש לבדוק אותם לפני שמביאים לפסול את היחידה כולה. בעת החלפת הג'ויסטיק, יש לנתק את המנורה, להשתמש בטיפול בטוח נגד חשמל סטטי (ESD), לצלם את הלוחית המקורית, את החיבור ואת הסידור ההרכבה לפני ההסרה, ולשמור על החלופה מוגנת עד להתקנה שלה. יש להכניס את החיבור עד הסוף, לשחזר כל חיזוק, ולשמור על מכסה הגנה מושב באופן תקין. לאחר ההתקנה, יש לבדוק את התגובה הידנית בכל הכיוונים ואת החזרה למרכז במהירות נמוכה, ולאחר מכן לבצע מחזור ייצור שלם אחד לפני החזרת התא למצב אוטומטי.

למה לבחור בנו

  • אנו מאשרים את סימון הלוחית המלאה JC2000-0049 ואת מספר הפריט של ABB 3HAC028357-026 לפני הצגת הצעת המחיר.
  • אנו בודקים את התוית של המנתח והלוחית של הבקר, משום שהגרסה של המנתח והדור של הבקר קובעים איזה מנורה יתאים.
  • אנו מבקשים תמונות של החיבור והפלנג'ת ההתקנה כדי להתאים את הסגירה למנתח המותקן, ולא לצורתו החיצונית בלבד.
  • אנו מאשרים את התחום המסופק ואת מצב החלק עמכם לפני ההזמנה.
  • אנו שומרים על סגירת המנורה בנפרד מהמנתח השלם ומשאר חלקים לתיקון, כך שתזמינו רק את החלק שפגם.

מוצרים קשורים

ה המנתח המרוכב ABB 3HAC028357-001 מסוג FlexPendant הוא חלק שונה מסגירת המנורה הזו. ה סידור כפתור עצירה חירום ABB 3HAC028357-025 הוא חלק תיקון נוסף עם מספר פריט נפרד. לרכיבי שירות נוספים למנתח, ראו את ערכת העיפרון ABB 3HAC035075-001 או עיינו באתר שלנו חלקי תיקון ללוח הבקרה של ABB הטווח, או שלח לנו את לוחית השם של הג׳ויסטיק שלך ואנו נאשר את החלק המתאים.

בקש הצעת מחיר למחירים הנוכחיים ולזמן האספקה – שלח לנו את הסימון המלא JC2000-0049 או את מספר הפריט של ABB 3HAC028357-026 המופיע על לוחית השם של הג׳ויסטיק, על לוחית השם של המנתח (teach pendant), על לוחית השם של הבקר, וכן תמונות של החיבורים ופלנג׳ת ההרכבה, ואנו נאשר את הג׳ויסטיק לפני שהזמנה תיעשה.
