ABB 3HAC058665-001 DSQC1032 Аналоговый модуль ввода-вывода для контроллера IRC5 / OmniCore

Состояние товара Новый оригинальный или бывший в употреблении оригинальный компонент. Пожалуйста, уточните состояние у нас до оформления заказа.
Информация о доставке Отгрузка из Шанхая, Китай. Срок поставки: 3-5 рабочих дней после подтверждения заказа. Международная доставка службами DHL / FedEx / UPS в антистатической защитной упаковке.
Преимущества для покупателей
  • Изделие ABB 3HAC058665-001, каталогизированное как «DSQC1032 Analog add on» — аналоговый модуль расширения масштабируемой локальной системы ввода-вывода ABB для контроллеров IRC5 и OmniCore.

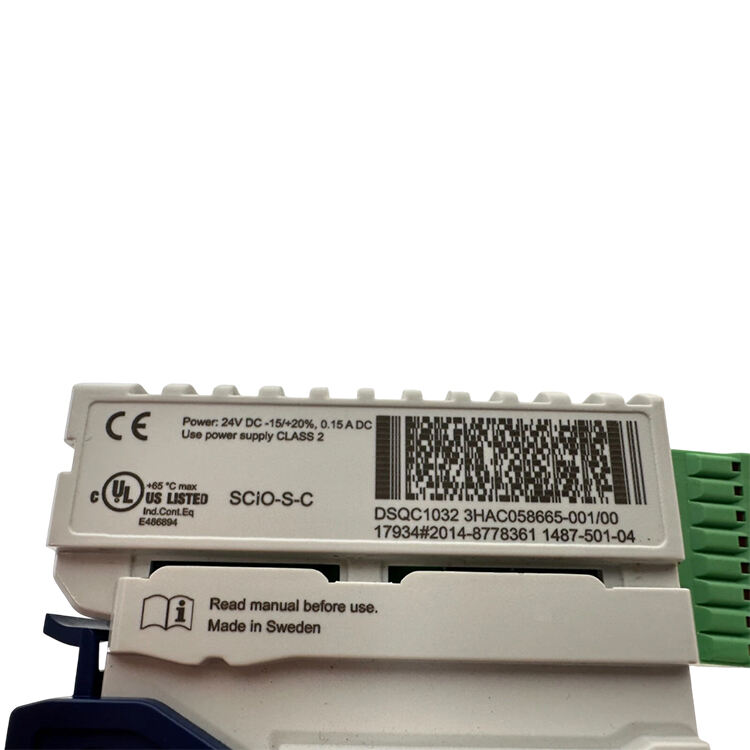

  • На табличке с обозначениями изделия указаны два номера: DSQC1032 и 3HAC058665-001/00. Поэтому даже в устаревших перечнях запчастей нужная деталь будет найдена корректно.
  • Четыре аналоговых входа и четыре аналоговых выхода с разрешением 12 бит, как указано в разделе 2.3.2 руководства по применению масштабируемой системы ввода-вывода ABB.
  • ABB указывает Швецию (SE) в качестве страны происхождения; таможенный тарифный номер — 85389091; чистая и брутто-масса — 0,1 кг; минимальное количество для заказа — 1 шт.
  • Для работы требуется базовое устройство: DSQC1030 (3HAC058663-001) поставляется отдельно и подключается к модулю расширения по оптоволокну; аналоговый модуль расширения не может работать автономно.
  • Соединители в комплект не входят: в техническом описании ABB указано, что модуль поставляется без соединителей, а набор соединителей 3HAC060925-001 указан как отдельный товар. Добавьте его, если существующие соединители нельзя использовать повторно.
  • Выбор из одной серии: DSQC1031 — цифровой модуль расширения, DSQC1033 — релейный модуль расширения. Выбирайте в зависимости от типа сигнала и уточняйте по номеру, указанному на установленном модуле.
  • После замены модуля выполните его настройку и проверку входов/выходов: заблокируйте и пометьте шкаф, используйте заземлённый браслет на запястье, создайте резервную копию конфигурации контроллера в RobotStudio или на FlexPendant, установите модуль и соединители, перезапустите контроллер, затем убедитесь, что базовое устройство распознаёт модуль и что все четыре аналоговых входа и выхода показывают корректные значения.
  • Поставляется в новом оригинальном или бывшем в употреблении оригинальном исполнении; мы согласовываем с вами состояние товара до оформления заказа.
  • Запросите коммерческое предложение для получения актуальных цен и сроков поставки — отправьте номер, указанный на бирке модуля (3HAC058665-001 или DSQC1032), модель контроллера и конфигурацию ваших входов/выходов; мы подтвердим совместимость до оформления заказа.
Местоположение товара Отправка из Шанхая, Китай.
Информация об оплате Оплата через PayPal / банковский перевод (T/T) / Alibaba Trade Assurance.
  • ОПИСАНИЕ
Не можете найти нужную деталь?

более 12 000 деталей в наличии, проверяются перед отправкой, ответ в течение 24 часов

Запрос

ABB 3HAC058665-001 DSQC1032 Аналоговый модуль ввода-вывода для контроллера IRC5 / OmniCore

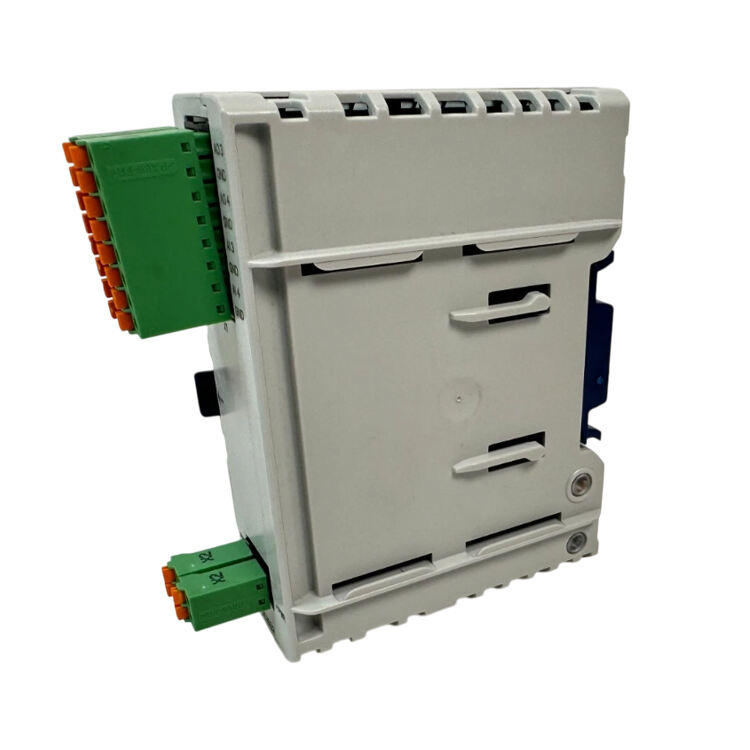

3HAC058665-001 — это изделие ABB Аналоговый модуль расширения DSQC1032 аналоговый модуль расширения для локальной масштабируемой системы ввода-вывода ABB, совместимый с контроллерами IRC5 и OmniCore. В каталоге ABB, в счёте-фактуре и в наименовании изделия указано «DSQC1032 Analog add on». На табличке устройства присутствуют оба обозначения: DSQC1032 и 3HAC058665-001/00. Модуль обеспечивает четыре аналоговых входа и четыре аналоговых выхода и требует совместной установки с цифровым базовым устройством DSQC1030. ABB поставляет модуль без разъёмов : комплект разъёмов 3HAC060925-001 является отдельным изделием. Направьте нам номер, указанный на этикетке модуля, модель контроллера и конфигурацию вашей системы ввода-вывода — мы подтвердим совместимость до оформления заказа.

Спецификации

Номер детали 3HAC058665-001
Обозначение DSQC DSQC1032. Оба обозначения присутствуют на табличке устройства, поэтому в устаревших перечнях запчастей нужный модуль будет найден независимо от выбранного обозначения.
Название продукта DSQC1032 Аналоговый модуль расширения (описание в каталоге ABB, описание в счёте-фактуре и наименование изделия)
Тип изделия Аналоговый модуль расширения для масштабируемого семейства локальных входов/выходов ABB. Обрабатывает непрерывные технологические сигналы в системе локальных входов/выходов контроллера.
Конфигурация входов/выходов 4 аналоговых входа и 4 аналоговых выхода, разрешение 12 бит, как указано в разделе 2.3.2 руководства по применению масштабируемых входов/выходов ABB.
Система и совместимость Масштабируемые локальные входы/выходы ABB для контроллеров IRC5 и OmniCore; ABB относит эту запасную часть к категории Робототехника → Контроллеры → IRC5. Перед заказом подтвердите модель контроллера и конфигурацию входов/выходов.
Требуется базовое устройство Цифровое базовое устройство DSQC1030 (3HAC058663-001), поставляется отдельно. Аналоговый модуль расширения не может работать автономно; он подключается к базовому устройству по оптоволокну.
Набор разъёмов В техническом описании ABB указано: «DSQC 1032 поставляется без разъёмов. Набор разъёмов можно приобрести отдельно — 3HAC060925-001». Набор разъёмов является отдельной деталью, отличной от данного модуля.
Официальные данные ABB Для изделия 3HAC058665-001 компания ABB указывает Швецию (SE) в качестве страны происхождения, таможенный тарифный номер — 85389091, чистый и брутто-вес — 0,1 кг, минимальное количество для заказа — 1 шт. Версия и сопроводительная документация на модуль, указанная в вашем коммерческом предложении, подтверждаются с вами до оформления заказа.
Состояние Новый оригинальный или бывший в употреблении оригинальный компонент. Пожалуйста, уточните состояние у нас до оформления заказа.

Большинство недоразумений здесь вызывают три артикула: DSQC1032 и 3HAC058665-001 — это один и тот же модуль; DSQC1030 — базовое устройство, с которым данный модуль расширения должен использоваться совместно; 3HAC060925-001 — комплект разъёмов, который ABB не включает в поставку. Направьте нам номер, указанный на этикетке вашего модуля, модель контроллера и конфигурацию ваших входов/выходов — мы подтвердим совместимость компонентов до формирования коммерческого предложения.

Промышленное применение

  • Добавление аналоговых входов/выходов к роботизированным контроллерам ABB IRC5 и OmniCore в ячейках, использующих непрерывные технологические сигналы.
  • Подключение датчиков давления, температурных датчиков, пропорциональных клапанов и других аналогичных периферийных технологических устройств к локальной системе ввода/вывода контроллера.
  • Расширение существующей масштабируемой локальной станции ввода-вывода путём установки аналогового модуля расширения вместе с цифровым базовым устройством DSQC1030.
  • Контроль силы, давления и расхода в сварочных, дозирующих, сборочных и технологических рабочих ячейках.
  • Замена неисправного аналогового модуля расширения в установленной станции ввода-вывода без замены цифрового базового устройства или остальных компонентов цепи.

Цели дизайна

  • Аналоговый представитель масштабируемого семейства локальных модулей ввода-вывода ABB наряду с цифровым базовым устройством DSQC1030, цифровым модулем расширения DSQC1031 и релейным модулем расширения DSQC1033.
  • Четыре аналоговых входа и четыре аналоговых выхода, что позволяет обрабатывать непрерывные сигналы без использования цифровых точек ввода-вывода.
  • Модуль расширения в форм-факторе, устанавливаемый на базовое устройство и получающий питание и связь через это соединение.
  • Официально опубликованный артикул ABB с чётко определённым набором разъёмов и базовым устройством, благодаря чему станция ввода-вывода заказывается как правильный комплект деталей.
  • Модуль массой 0,1 кг, который один инженер может установить во время запланированной остановки контроллера с соблюдением мер защиты от статического электричества.

Общие способы сбоя

  • Posle zameny modulya vypolnite konfigurirovaniye i proverku vkhodov/vykhodov — otklyuchite i opoznakhte shkaf, ispol'zuyte zazemlyonnyy zapystevoy brazhlet, sohranite konfiguratsiyu kontrollera v RobotStudio ili na pulte FlexPendant, ustanovite modul' i yego raz'yomy, perезapustite kontroller, zatem prover'te, chto bazovoye ustroystvo raspoznayet modul' i chto vse chetyre analo-govyye vkhody i chetyre analo-govyye vykhody pokazyvayut pravil'nyye znacheniya. Zapisyte novuyu konfiguratsiyu posle perезapuskа.
  • Bazovoye ustroystvo ne mozhет obnaruzhit' dopolnitel'nyy modul' — pri vyluchennom pitaniy vozdukhom prover'te opticheskoye volokno mezhdu modulem i bazovym ustroystvom DSQC1030 na predmet otsykhnutogo ili zagryaznennogo soedineniya i uver'tes', chto bazovoye ustroystvo prisutstvuyet.
  • Drift analo-govogo signala ili snizheniye tochnosti — prover'te provodku na nalichiye elektromagnitnykh pomekh, nepravil'noy polyarnosti ili nesootvetstviya diapazona signala na vkhodakh i vykhodakh pered zakazom novogo modulya.
  • Povrezhdeniye ESD ili okisleniye raz'yomov iz-za nepravil'nogo obrashcheniya — ispol'zuyte zazemlyonnyy zapystevoy brazhlet i poruchite ustanovku modulya kvalifitsirovannomu personalu.
  • Заказывается только модуль при отсутствии разъёмов — ABB поставляет DSQC1032 без разъёмов. Добавьте комплект разъёмов 3HAC060925-001, если существующие разъёмы непригодны для повторного использования.
  • Установлен неподходящий тип дополнительного модуля — DSQC1031 является цифровым дополнительным модулем, а DSQC1033 — релейным дополнительным модулем. Выберите модуль в зависимости от типа сигнала и сообщите нам номер установленного модуля.
  • Заказана плата ввода-вывода IRC5 DSQC6xx вместо масштабируемого локального модуля ввода-вывода — физический интерфейс и метод конфигурации отличаются. Проверьте платформу контроллера до оформления заказа.

Почему выбирают нас

  • Поставляется по артикулу ABB 3HAC058665-001 / DSQC1032, в каталоге указано как «Аналоговый дополнительный модуль DSQC1032».
  • Мы подтверждаем с вами платформу контроллера, базовое устройство DSQC1030 и отдельный комплект разъёмов 3HAC060925-001 перед упаковкой.
  • Новое оригинальное или бывшее в употреблении оригинальное — состояние подтверждается с вами до оформления заказа.
  • По запросу предоставляются фотографии фактического модуля, его таблички и обоих положений разъёмов.
  • Упаковано для экспорта из Шанхая в антистатической защитной упаковке и отправлено по всему миру.

Сопутствующие продукты

  • 3HAC060925-001 — комплект разъёмов для DSQC1032. Отличная от данного деталь, не входит в комплект модуля.
  • 3HAC058663-001 — цифровое базовое устройство DSQC1030, необходимое для данного модуля расширения. Отличная от данной деталь.
  • 3HAC058664-001 — цифровой модуль расширения DSQC1031. Отличная от данной деталь.
  • 3HAC027652-001 — коммуникационный адаптер DSQC669 для контроллеров ABB. Отличная от данной деталь.
  • Контроллеры и компоненты ABB IRC5 — остальной ассортимент компонентов контроллеров ABB.

Запросите коммерческое предложение для уточнения актуальных цен и сроков поставки: направьте нам номер, указанный на этикетке модуля (3HAC058665-001 или DSQC1032), модель контроллера и вашу конфигурацию входов/выходов; мы подтвердим базовое устройство и комплект разъёмов до оформления заказа.
