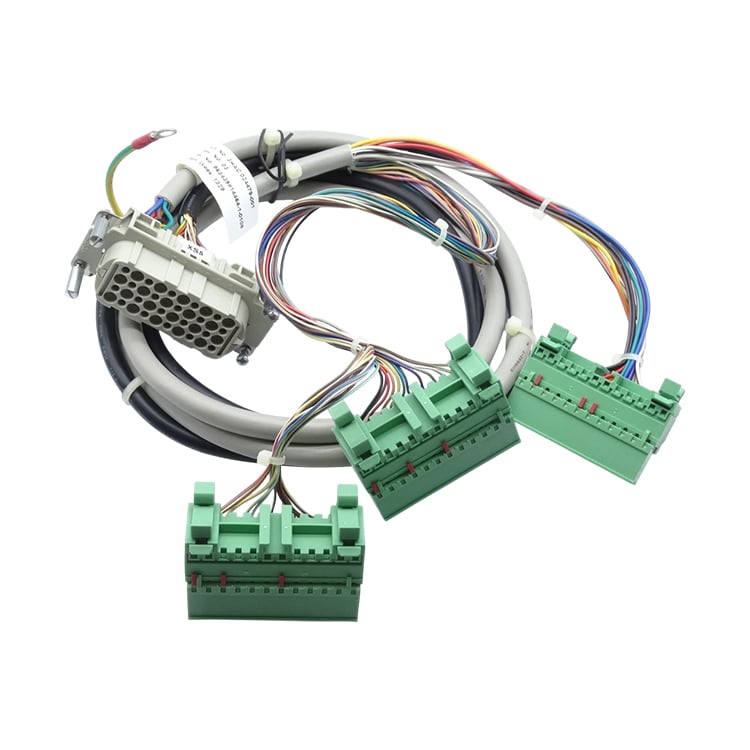

ABB 3HAC024479-001 CP/CS Cable Harness pikeun IRC5 Controller Cabinet

Kondisi produk Anyar asli atanapi dipaké asli. Mangga konfirmasi kondisina kalawan kami samemeh mesen.
Informasi Kiriman Pengiriman global maké DHL, FedEx, jeung UPS — 3-5 Hari Kerja ka sabagian gedé tujuan. Dikemas maké film pelindung jeung karton anu diperkuat.
Kauntungan pamebel
  • Kabel harness ABB 3HAC024479-001 CP/CS asli — jeneng produk ABB: Harn-XS5 CP/CS SC, pikeun kabinet controller ABB IRC5.
  • Ngangkut daya sarta sinyal pamaké antara modul kontrol XS5 jeung sambungan luar di panel muka kabinet, anu di daftar ABB salaku XS.5.
  • Rakit anu geus dipasang di tempat asalna kalawan konektor kabinet sarta blok terminal anu geus dipasang — diganti salaku hiji bagian, tanpa perlu pasang ulang ditempat.
  • panjang 1,69 m (1690 mm), bobot bersih 0,66 kg, kode HS 85444290, pesenan minimum 1 buah.
  • Jaket tahan gangguan kalawan sabaraha konduktor, jadi sinyal pamaké teu terpengaruh ku gangguan anu aya dina konduktor daya anu dipaké bareng.
  • Pamasangan dipastikeun kalawan label controller dina kabinet anjeun samemeh kami nyebutkeun harga — harness CP/CS spesifik posisi, jadi panjang anu sarua teu otomatis bisa saling dipaké.
  • Sababaraha harness dipariksa pikeun kondisi connector jeung terminal block sarta kontinuitas konduktor samumana dikemas.
Lokasi Barang Dikirim ti Shanghai, Cina. Waktu pangiriman dipastikeun ku pananya anjeun.
Informasi Pamayaran PayPal, T/T, sareng Alibaba Trade Assurance diaksep. Kirim pananya anjeun pikeun kutipan.
  • Katerangan
Teu bisa nemukeun bagéan anjeun?

lebih ti 12.000 bagéan kana stok, diuji samemeh dikirim, dibalas dina 24 jam

Pertanyaan

ABB 3HAC024479-001 CP/CS Cable Harness pikeun IRC5 Controller Cabinet

ABB 3HAC024479-001 nyaéta HARN-XS5 CP/CS SC harness pikeun kabinet controller ABB IRC5 — harness wiring anu dipasang di muka (pre-terminated) sepanjang 1.69 m anu ngangkut daya pamaké jeung sinyal pamaké antara modul kontrol XS5 jeung sambungan eksternal dina muka kabinet. Ieu datang kalayan konektor jeung terminal blocks anu geus dipasang, jadi ieu bisa diganti salaku hiji unit. Kirimkeun label controller anjeun ka kami, terus kami bakal ngonfirmasi kasusuaianana samumur nu anjeun pesen.

Spesifikasi

Kategori Wiring harness pikeun kabinet controller ABB IRC5 (CP/CS)
Merk ABB
Nomor artikel 3HAC024479-001
Ngaran Produk ABB Harn-XS5 CP/CS SC
ID Produk 95055
Fungsi Ngangkut daya pamaké jeung sinyal pamaké ti modul kontrol XS5 ka sambungan daya/sinyal pamaké eksternal dina panel muka kabinet, jadi sinyal jeung suplai milik sel tiasa ngahampura ka robot, sumbu eksternal atawa panel pamaké ku hiji harness anu geus dipasang di muka.
Titik sambungan Panduan IRC5 ABB nyebutkeun sambungan ékstérnal daya/sinyal pameaké di panel muka kabinet minangka XS.5 pikeun kabinet tunggal sareng XS.5 pikeun modul kontrol kabinet ganda. Di sisi robot, pasangan CP/CS anu sarua diidentifikasi salaku R1-CP/CS dina diagram sirkit IRC5.
Konstruksi Rakit anu geus dipasang saméméhna disuplai kalayan konektor kabinet sareng blok terminal anu geus dipasang, siap pikeun dipasang. Panjangna 1,69 m dina jakét tiasa dijaga (shielded) multi-konduktor.
Panjang 1690 mm
Berat bersih 0,66 kg (bobot kasar 0,66 kg)
Dimensi 1690 mm (diep) × 35 mm (tinggi) × 90 mm (lebar)
Nomor Tarif Bea Cukai 85444290
Kuantitas pemesanan minimum 1 potong
Aturan Pilihan Sesuaikan label kontrolér dina kabinet anjeun (M2004 atawa M2000) sareng konfigurasi CP/CS. Kabel CP/CS dipasang dina posisi anu spésifik dina kabinet, jadi panjang anu sarua teu hartina saling bisa dipaké — kirimkeun labelna ka kami, terus kami bakal ngonfirmasi artikelna.
Panjang Kabel Anu Berhubungan ABB nyebutkeun panjang kabel CP/CS séjén pikeun kulawarga opsi anu sarua, kalebet panjang 22 m sareng 30 m. Tanya kami lamun kabel kabinet 1,69 m teu cocog jeung panjang anu dibutuhkeun pikeun sel anjeun.

Aplikasi Industri

  • Pambagian daya sarta sinyal pamaké dina kabinet kontroler IRC5 anu mibanda satu atawa dua keranjang.
  • Nyaokan manipulator robot, sumbu eksternal atawa panel operator pamaké ti sambungan XS.5 kabinet.
  • Sel anu I/O sarta suplai pamaké diambil ti kabinet, bukan disambung langsung kana modul kontrol.
  • Panggantian saenggeus harness anu rusak atawa terkontaminasi di sel anu mibanda minyak, cairan pendingin atanapi serbuk logam dina kabinet.
  • Panyedian suku cadang: nyimpen hiji harness per kabinet dina rak, sabab gagalna run CP/CS ngahentikeun sel pikeun dimimitian.

Tujuan Desain

Koneksi CP/CS nyaéta titik di mana dunya sorangan sél masuk kana kontrolér. ABB ngalakukeunana liwat harness anu ditetepkeun, bukan terminal anu dipasang di lapangan, jadi konduktor daya pamaké jeung konduktor sinyal pamaké nyampeur ka koneksi XS.5 dina panel muka kabinet dina susunan anu diparotéktan jeung dipasang saméméhna. Éta penting pikeun dua alesan. Integritas sinyal: sinyal pamaké barengan kabel kalawan konduktor suplai, jadi pelindung jeung konstruksi jakét anu ngajaga I/O kontrolér tiasa nampung gangguan ti kabel anu ngasupkeunana. Kemudahan perawatan: sabab harness éta barang anu ditetepkeun kalayan konektor jeung blok terminal anu geus dipasang, run anu gagal diganti salaku hiji bagian, bukan ngaterminasi ulang konduktor-kuonduktor di tempat.

Harness téh posisina spésifik. XS5 hartina generasi modul kontrol XS5, CP/CS hartina pasangan daya pamaké jeung sinyal pamaké, sarta SC téh akhiran ABB pikeun varian kabinet. Tiap éta ngidéntifikasi hiji posisi dina hiji kabinet, nu jadi alasan nomor artikel jeung label kontrolér téh cara anu paling dipercaya pikeun milihna — dua harness anu panjangna sarua tiasa wungkul di-wirekeun béda dina blok terminal.

Moda Kasalahan Umum

  • Kahilangan sinyal intermitén ti pin koneksi anu teroksidasi, bengkok, atawa longgar.
  • Kacilakaan shielding ti jakét anu dipotong atawa dipiceun, nu ningkatkeun karesépan kana gangguan dina sinyal pamaké.
  • Pangurangan insulasi di tempat kabel nyangkut kana pinggir kabinet, lawang, atawa tray kabel.
  • Kabel anu dipencét atawa dilipet leuwih ti radius lengkungna, nu nyebabkeun putusna konduktor di jero jakét anu tetep utuh.
  • Masukna oli atawa cairan pendingin kana jakét anu rusak, nu ngurangan kualitas konduktor dina waktos anu lami.
  • Varian anu salah dipasang, jadi pinout blok terminal teu cocog jeung kabinet sarta sinyal nyandak terminal anu salah.

Nangtungkeun jeung ngolahna — anu kudu dipariksa:

  • Pisahkeun jeung kunci suplai kontroler, sarta pindahkeun kontroler kana modus manual, samumana nyieun di jero kabinet.
  • Pastikeun label kontroler jeung posisi CP/CS samumana pesen, sarta bandingkeun harness anyar jeung anu lami samumana pasang.
  • Arahkeun harness jauh ti kabel daya jeung servo, sarta pisahkeun bagian anu dipasang pelindung ti konduktor arus tinggi.
  • Hormatkeun jari-jari lengkung jeung sediakan relief tekanan di dua ujungna, jadi harness teu terjepit ku lawang kabinet atawa baki.
  • Periksa pin konektor jeung blok terminal keur karusakan, korosi, atawa pengait anu longgar, sarta pasang nepi ka kasebut sepenuhna jeung dikunci.
  • Periksa masukna kabel keur minyak atawa cairan pendingin samumana nyala deui, sarta pastikeun sinyal pelanggan di ujung jauh samumana balikkeun sel ka produksi.

Mengapa Memilih Kami

  • Spesialis dina suku cadang robot indusrial pikeun ABB, FANUC, KUKA sareng YASKAWA.
  • Pasangan dipastikeun cocog jeung label kontroler anjeun jeung posisi CP/CS samumana urang ngutip, jadi harness anu anjeun terima cocog jeung kabinet anu bakal dimasang.
  • Dipasok salaku sabuah susunan anu lengkep kalayan koneksi sareng blok terminal anu geus dipasang, teu salaku kabel polos.
  • Sababaraha harness dipariksa kondisi konektor sareng blok terminalna, sarta kontinuitas tiap konduktor sateuacan dikemas.
  • Sababaraha cara pamayaran anu diaksep — PayPal, T/T, sareng Alibaba Trade Assurance.

Produk Terkait

  • ABB 3HAC047397-001 Harness DeviceNet I/O pikeun pengendali robot ABB — bagian anu béda tina ieu.
  • ABB 3HAC025784-001 Unit I/O kombinasi DSQC651 pikeun ABB IRC5 — bagian anu béda tina ieu.
  • ABB 3HAC027652-001 Adapter EtherNet/IP DSQC669 pikeun ABB IRC5 — bagian anu béda tina ieu.
  • ABB 3HAC029000-001 harness manipulator, sumbu 1-6, kabel bodi pamekar — bagéan anu béda ti ieu.
  • Leuwih seueur bagian kabinet IRC5 dina Bagéan kontroler ABB IRC5 kategori.

Kirimkeun kana kami label pengendali dina kabinet anjeun, nomor artikel dina harness lama, sareng jumlah anu anjeun butuhkeun. Kami bakal ngonfirmasi artikel anu cocog sareng maringan anjeun kutipan harga.
