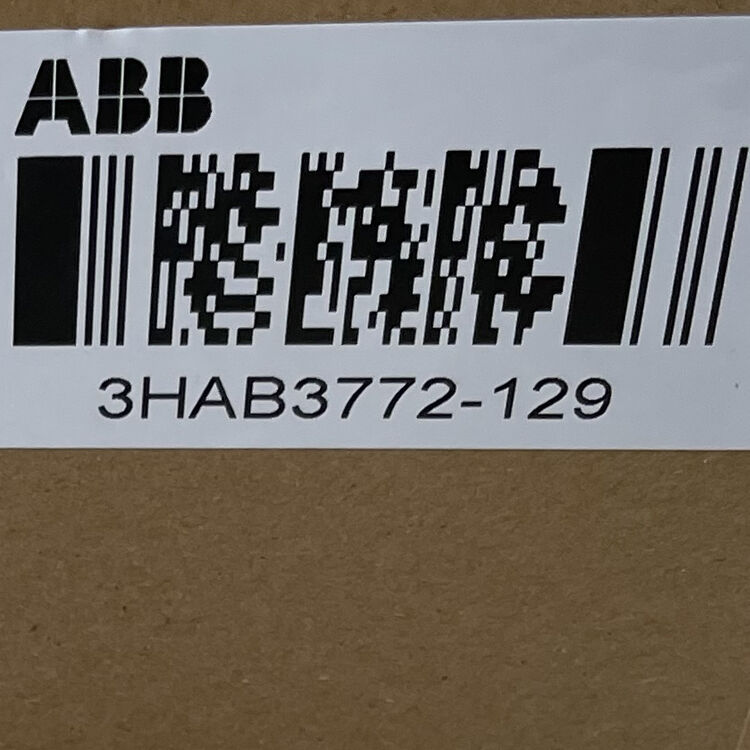

ABB 3HAB3772-129 O-ringtätning för IRB 4600 axel 3 växellåda

style> .swas-desc-table{width:100%;border-collapse:collapse;font-family:Arial,Helvetica,sans-serif;font-size:15px;line-height:1.6;color:#333} .swas-desc-table td{border:1px solid #e5e5e5;padding:12px 16px;vertical-align:top} .swas-desc-table td.swas-label{background:#f5f5f5;font-weight:bold;width:180px;white-space:nowrap} .swas-leadtime{color:#f48d26;font-weight:bold} @media(max-width:640px){ .swas-desc-table,.swas-desc-table tbody,.swas-desc-table tr,.swas-desc-table td{display:block;width:100%;box-sizing:border-box} .swas-desc-table td.swas-label{border-bottom:none;background:#f5f5f5} .swas-desc-table td:not(.swas-label){border-top:none} }

Produktens tillstånd Ny original eller begagnad original. Bekräfta villkoret med oss innan beställning.
Fraktsinformation Skickas från Shanghai, Kina. Leveranstid: 3-5 arbetsdagar efter orderbekräftelse. Världsomspännande leverans via DHL / FedEx / UPS med säker förpackning.
Köparens fördelar
  • Original ABB-ring (artikelnummer 3HAB3772-129), ABB-typbeteckning "Nitrilgummi 188 x 2" — o-ringen för axel 3 i IRB 4600:s växellåda för växellådsdesigner andra än typ C, enligt ABB:s reservdelsdokumentation för IRB 4600.
  • Beställ med det fullständiga artikelnumret. Familjen 3HAB3772-xx innehåller många liknande kodnummer med olika storlekar, och IRB 4600 använder olika o-ringar för varje axel och växellådsdesign, så ett förkortat nummer eller ett närliggande kodnummer är inte utbytbart.
  • Bekräfta den erforderliga tätningsstorleken och -placeringen mot ditt IRB 4600-serienummer / reservdelslista innan du beställer.
  • Materialet är nitrilkautschuk enligt ABB:s katalogbeteckning — kontrollera att det är lämpligt för ditt medium och temperaturområde innan installation.
  • Säljs per styck; minimibeställningskvantitet är 1 styck enligt ABB:s katalog.
  • Levereras som ny original eller begagnad original; vi bekräftar tillståndet med er innan ni placerar beställningen.
  • Begär ett citat för aktuell prissättning och ledtid – båda bekräftas i det citat vi skickar till dig.
  • Fraktas världen över från Shanghai, Kina, med skyddande förpackning via DHL / FedEx / UPS.
Objektets plats Fraktas från Shanghai, Kina.
Betalningsinformation Betalande via PayPal / T/T / Alibaba Trade Assurance.
  • BESKRIVNING
Hittar du inte din del?

12 000+ delar i lager, testade innan frakt, svar inom 24 timmar

Förfrågan

ABB 3HAB3772-129 O-ringtätning för IRB 4600 axel 3 växellåda

ABB 3HAB3772-129 är en O-ring av nitrilkautschuk (ABB:s typbeteckning "Nitrilkautschuk 188 x 2") som används på ABB IRB 4600-robotar. I ABB:s reservdelsdokumentation för IRB 4600 listas den bland O-ringar och tätningsringar för oljeproppen i växellådan, som axel-3-O-ring för växellådsdesigner andra än typ C. Det är ett katalogtätelement snarare än en servicemontering, så den beställs med full artikelnummer och robotens serienummer. Skicka oss ditt IRB 4600-serienummer så bekräftar vi monteringspositionen och storleken innan du beställer.

Specifikationer

Delnummer 3HAB3772-129
Tillverkare ABB (originalreservdel)
Produkttyp O-ring / tätningsring
ABB-typbeteckning Nitrilgummi 188 x 2
Material Nitrilkautschuk (NBR) enligt ABB:s katalogbeteckning
Mått 188 x 2 (katalogbeteckning)
Funktion Tätelement (O-ring) för förbindningen mellan sammanfogade komponenter på ABB IRB 4600-robotar
Ansökan IRB 4600 växellådas axel-3-O-ring, för växellådsdesigner andra än typ C
Kompatibilitet med robotar ABB IRB 4600-robotar. Skicka oss ditt robotserienummer så bekräftar vi monteringspositionen från reservdelslistan för din robot.
Nettovikt 0,002 kg
Minsta orderkvantitet 1 styck
Ursprungsland Italien (IT)
Skick Ny original eller begagnad original. Bekräfta villkoret med oss innan beställning.
Detaljer bekräftade innan leverans Vi bekräftar storlek, material och monteringsposition för din robot. Skicka oss ditt IRB 4600-serienummer och reservdelslistan, och meddela oss om du behöver importdokumentation för ditt försändelse.

Skicka oss artikelnumret på tätningsringen och robotserienumret, så bekräftar vi exakt matchning innan du beställer.

Industriella tillämpningar

  • Utbyte av tätning på ABB IRB 4600-robotar under underhåll, översyn eller läckreparation.
  • Planerad förebyggande underhållsåtgärd som byter ut växellådstätningsringar innan de börjar läcka.
  • Återställning av tätningens integritet på IRB 4600-leder som visar läckage eller inkräktning av föroreningar.
  • Stöd för långsiktig servicebarhet hos installerade IRB 4600-celler med originalstorleks tätningar.
  • Reservdelar för underhållslag som annars skulle vänta på en hel montering.

Designsyfte

O-ringen är tätelementet i förbindningen mellan sammanpassade komponenter i IRB 4600:s växellåda. Dess uppgift är att hålla förbindningen tät mot de medier och temperaturområden som förbindningen utsätts för, och för att göra detta måste den ha den storlek och vara tillverkad av det material som förbindningen är utformad för – här är katalogbeteckningen "Nitrilgummi 188 x 2", och förbindningens tätprestanda beror på att denna specifikation uppfylls exakt. Eftersom det är ett katalogtätelement och inte en monterad enhet innebär utbyte av en sliten eller skadad ring att en läckande förbindning återställs till specifikation för en bråkdel av kostnaden för den omgivande monterade enheten, och omvandlar en oplanerad läcka till planerat underhållsarbete. Nitrilgummi är ett rimligt standardval för hydrauliska och pneumativa tätningsuppgifter inom dess temperaturområde, vilket är anledningen till att det används flitigt i hela IRB 4600:s tätsats.

Vanliga felmoder

  • Felaktig storlekscod: en närliggande artikel i serien 3HAB3772-xx har en annan innerdiameter eller tvärsnittsstorlek och kommer att läcka.
  • Fel position: IRB 4600:s växellåda använder olika O-ringar per axel och per växellådsdesign, och att montera axel 3:s ring på en annan position ger ingen tätning.
  • Beställning med förkortad kod: att citera "3HAB3772" utan suffixet -129 resulterar nästan alltid i fel tätning.
  • Återanvända tätningar: att montera om en avmonterad O-ring som redan har fått en tryckdeformation.
  • Monterings skada: skåror, snitt eller en vrängd ring som skapar en omedelbar läckväg.
  • Smutsig spår eller tätytor som lämnar en läckväg trots en ny tätning.
  • Felaktig materialanvändning: nitrilkautschuk utsatt för inkompatibla medier eller temperaturer hårdnar, sväller eller spricker.
  • Åldring under förvaring: elastomer som förvaras varmt eller i solljus försämras innan den ens monteras.

När ett led börjar läcka är de kontroller som skiljer en trasig tätning från en skadad tätande yta om den gamla ringen visar en permanent platt fläck eller skärskador, samt om spåret och de motverkande ytorna är rena och oskadade. Kontakta oss med felkoden som visas på er kontrollenhet för en exakt diagnos av er robot.

Säkerhets- och installationsanvisning

  • Isolera och spärra roboten innan någon förseglad led öppnas, och avlägsna lagrad energi enligt ABB:s serviceprocedur.
  • Bekräfta storleken innan montering. Serie 3HAB3772-xx innehåller många liknande artikelnnummer med olika storlekar – verifiera det fullständiga artikelnmret 3HAB3772-129 mot din reservdelslista.
  • Använd aldrig en avmonterad O-ring på nytt. Nitrilringar får en tryckdeformation, så en begagnad ring täter inte tillförlitligt.
  • Rengör spåret och de motverkande ytor grundligt och ta bort varje fragment av den gamla tätningen.
  • Montera utan skarpa verktyg för att undvika att skada den nya ringen eller repa tätningsoverytorna, och se till att ringen inte vrids i spåret.
  • Kontrollera att nitrilgummi är lämpligt för det medium och temperaturområde som gäller i ditt användningsområde innan installation.
  • Förvara ringen borta från värme, direkt solljus och ozon, och håll den ren tills montering.
  • Kontrollera fogarna för läckage efter återmontering innan cellen återtas i produktion.

Varför välja oss

  • Original ABB O-ring verifierad med fullständigt artikelnummer 3HAB3772-129 och typbeteckning "Nitrilkautschuk 188 x 2".
  • Vi kontrollerar de närliggande koderna i familjen 3HAB3772-xx så att du inte får en storlek som ser likadan ut.
  • Storlek, material och monteringsposition verifieras mot er reservdelslista innan vi lämnar ett citat.
  • Levereras som ny original eller begagnad original; vi bekräftar tillståndet med er innan ni placerar beställningen.
  • Liten kritisk del hanterad korrekt: ren förpackning och världsomspännande frakt från Shanghai via DHL / FedEx / UPS.
  • Begär ett citat med er robots serienummer och reservdelslista, och vi bekräftar överensstämmelsen innan ni beställer.

Relaterade produkter

  • ABB 3HAC043090-003 — Axeln 1:s växellåda RV-155C för IRB 4600 Typ C. Tätningar utförs ofta samtidigt som växellådstjänst; det är en annan delfamilj, så verifiera växellådsdesignen och serienumret.
  • ABB 3HAC039109-004 — reducer för IRB 2600 / IRB 4600-robotar. Bekräfta axelläget och robotvarianten med serienummer.
  • ABB 3HAC028837-004 — axel 1 växellåda TS245RHS-125 för IRB 2600 / IRB 4600. Verifiera varianten och serienumret.
  • ABB 3HAC032140-004 — TMO 150 smörjolja, 20 l. Bekräfta den angivna kvaliteten för din robot.
  • Övriga ABB-förbrukningsartiklar — tätningsmaterial, smörjmedel och andra underhållsförbrukningsartiklar för ABB-robotar.
  • ABB-kablar och klädpaket — kablar och dress-pack-delar för ABB-robotfamiljer.

Skicka oss ditt IRB 4600-serienummer och förteckning över reservdelar så offrar vi denna O-ring tillsammans med eventuella andra tätningar och underhållsartiklar som din cell behöver.

Begär ett offert: Skicka ditt ABB-delnr (3HAB3772-129) eller ditt IRB 4600-serienummer. Vi bekräftar storlek, monteringsplats, skick och ledtid, och skickar sedan ett offertförslag — innan du lämnar någon beställning.
