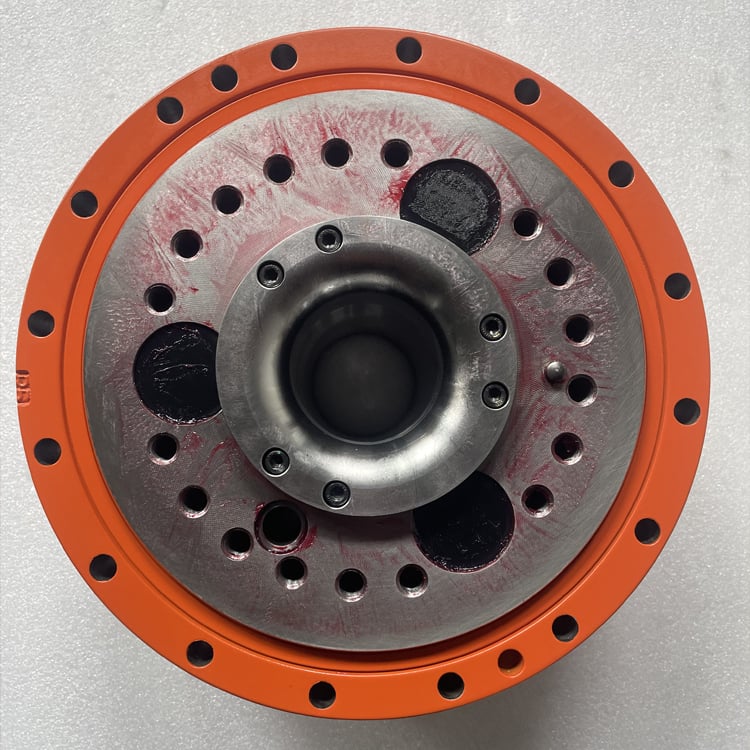

Cambio di riduzione asse 1 RV-155C per robot ABB IRB 4600 tipo C
Specifiche tecniche
| CATEGORIA |
Cambio di riduzione per robot ABB |
| Marca |
ABB |
| Nome del prodotto |
Cambio di riduzione asse 1 RV-155C |
| Numero di parte |

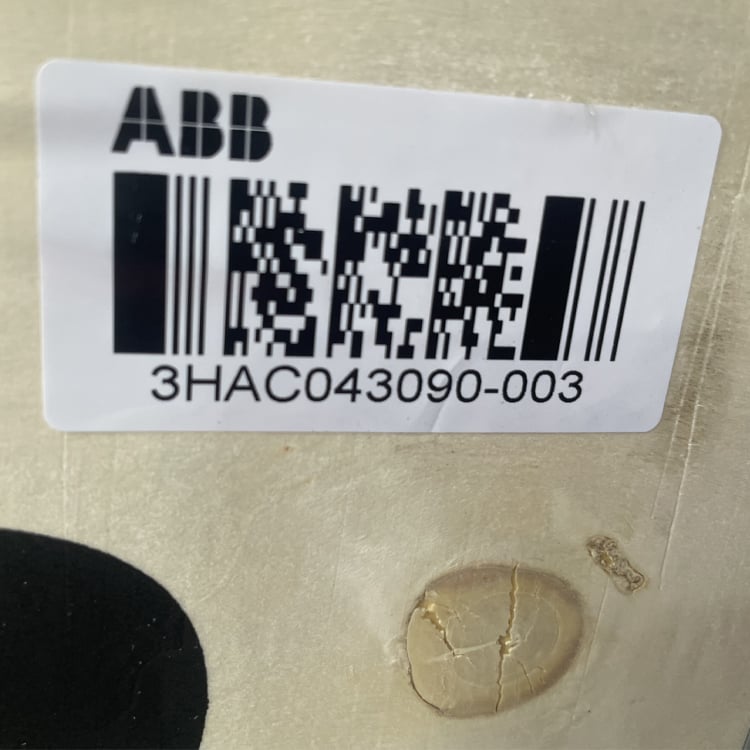

3HAC043090-003 |
| Denominazione del cambio |
RV-155C |
| Rapporto di riduzione |
127.97 |
| Tipo di Design |
Tipo C |
| Posizione dell'asse |
Asse 1 |
| Compatibilità con robot |
Robot ABB IRB 4600 (design tipo C). Il cambio è specifico per il design: verificare il design tipo C tramite il numero di serie del robot e l’elenco ricambi prima dell’ordine, poiché le versioni di cambi ABB adiacenti non sono intercambiabili. |
| Peso netto |
Circa 37–40 kg. Peso dell’imballaggio confermato con il vostro preventivo. |
| Tariffa doganale |
Classificato per la vostra destinazione in fase di preventivo: inviateci il vostro numero di parte e vi confermeremo il codice HS riportato sulla fattura. |
| Tipo di componente |
Nuovo / originale — lo stato viene confermato con voi prima dell’ordine. |
| Parametri tecnici dettagliati |
Confermiamo i parametri tecnici dettagliati per la vostra unità prima della fornitura: inviateci il numero di parte e la macchina da cui proviene. |
Applicazioni industriali
- Riduzione dell’asse 1 / trasmissione della coppia all’interno dei manipolatori robot ABB IRB 4600 (progettazione Tipo C).
- Sostituzione di un cambio per l’asse 1 usurato, rumoroso o degradato in termini di gioco (backlash) nelle celle IRB 4600 Tipo C.
- Manutenzione preventiva e programmi di ricostruzione a livello di asse per ripristinare la ripetibilità del robot.
- Gestione di ricambi per team MRO e integratori di sistemi che gestiscono linee IRB 4600.
Scopo del Design
L'accuratezza e la ripetibilità del movimento del robot dipendono dal riduttore articolare, che trasmette la coppia del motore al rapporto corretto con un gioco minimo. L'ABB 3HAC043090-003 è il riduttore definito per l'asse 1 (designazione RV-155C, rapporto di riduzione 127,97, tipo C) della versione IRB 4600 Tipo C: si tratta del ricambio perfettamente compatibile indicato nella documentazione e nei manuali ricambi ABB, non di un riduttore generico.
Poiché le versioni dei riduttori ABB sono legate al modello del robot, alla posizione dell'asse, al tipo di progettazione (Tipo C) e al rapporto di riduzione, questo è un ricambio specifico per una determinata applicazione. Il componente corretto viene identificato tramite il numero articolo completo, il numero di serie del robot e l'elenco ricambi, non in base all'aspetto esteriore: versioni simili non sono intercambiabili. Si tratta di un ricambio con compatibilità confermata, verificato rispetto all'elenco parti del robot; il tipo C deve essere confermato sulla base della vostra documentazione.
Controllo preliminare alla sostituzione: Isolare e bloccare l'alimentazione di tutti i robot (LOTO) prima di qualsiasi intervento meccanico: il cambio del robot è un componente critico per la sicurezza e portante. Il cambio pesa circa 37–40 kg; utilizzare sempre attrezzature adeguate per il sollevamento e la movimentazione, e non sollevarlo mai manualmente da soli. Verificare attentamente il numero articolo completo, il modello del robot (IRB 4600), il tipo di progettazione (Type C), l'asse (1) e il numero di serie prima dell'ordine. Seguire le procedure ABB relative a montaggio meccanico, lubrificazione, coppia di serraggio e segni di riferimento, e pianificare la calibrazione dell'asse / i controlli di riferimento dopo l'installazione; non riavviare la cella in produzione senza aver verificato l'accuratezza di posizionamento.
Modalità comuni di guasto
- Gioco eccessivo / perdita di movimento che causano deriva dell'accuratezza di posizione ed errori di traiettoria.
- Rumori o vibrazioni anomali dovuti a ingranaggi o cuscinetti usurati.
- Surriscaldamento causato da grasso insufficiente o degradato / lubrificazione inadeguata.
- Perdite o contaminazione del lubrificante, oppure guasti delle guarnizioni.
- Fessurazioni della scatola del cambio o danni alla superficie di fissaggio causati da sovraccarico o urti.
- Cambio montato errato (mancata corrispondenza tra tipo di progettazione, asse o modello del robot), con conseguente interferenza meccanica o impossibilità di funzionamento.
Perché sceglierci
- Cambio riduttore originale ABB 3HAC043090-003 per l’asse 1 (RV-155C, rapporto 127,97, tipo C) — ricambio definito per IRB 4600 tipo C, non un riduttore generico.
- Conferma del montaggio: verifichiamo il modello del robot, il tipo di progettazione e il numero di serie dai vostri documenti, in modo da fornirvi il componente corretto.
- Condizione confermata prima dell’ordine (originale nuovo oppure originale usato); fornitura su preventivo, senza garanzie di disponibilità a magazzino o di tempi di spedizione.
- Supportato dai ricambi ABB IRB 4600 che forniamo per l’intera gamma di robot.
Prodotti correlati
-
3HAC028837-004 — Cambio riduttore ABB per asse 1 degli IRB 2600 / IRB 4600 (TS245RHS-125). Denominazione diversa, rapporto di riduzione diverso e appartenenza a una famiglia di robot diversa rispetto al 3HAC043090-003; non intercambiabile — confermare esattamente il numero articolo.
-
3HAC039109-002 — Riduttore ABB per IRB 2600 / IRB 4600 (TS225R). Numero articolo diverso, posizione dell’asse diversa e progettazione diversa; non intercambiabile.
-
3HAC039109-004 — Riduttore ABB per IRB 2600 / IRB 4600 (RV). Numero articolo diverso e posizione dell’asse diversa; non intercambiabile.
-
Non è sicuro di quale riduttore per asse/tipo di progettazione IRB 4600 necessita la sua unità? Inviare il modello del robot, il tipo di progettazione e il numero di serie: confermeremo il ricambio corretto — compreso se il codice 3HAC043090-003 (RV-155C, tipo C, asse 1) è il componente giusto.
