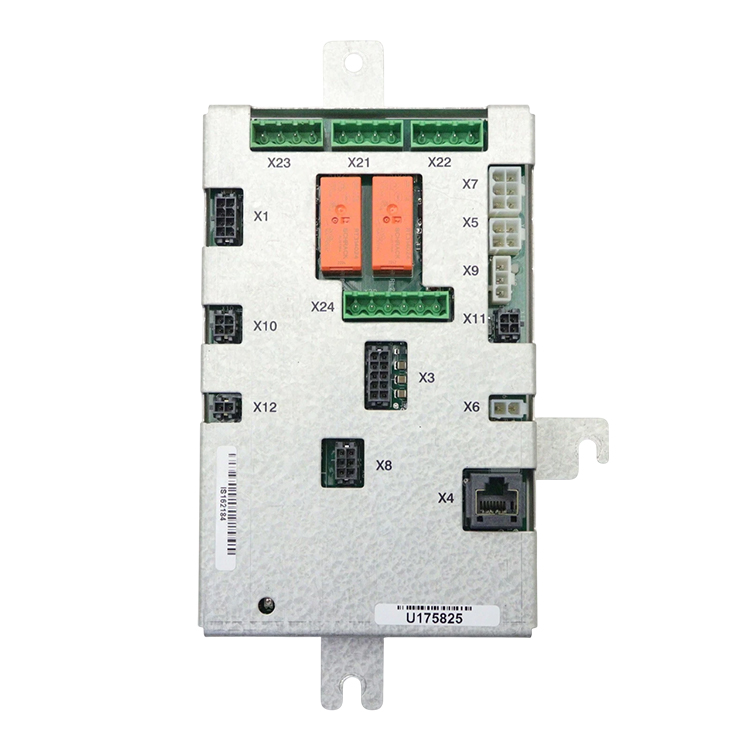

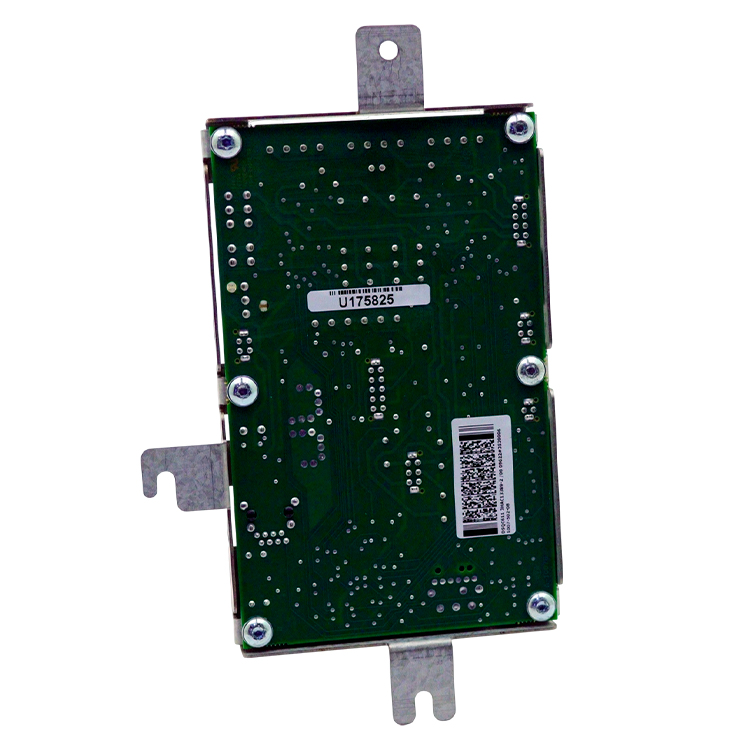

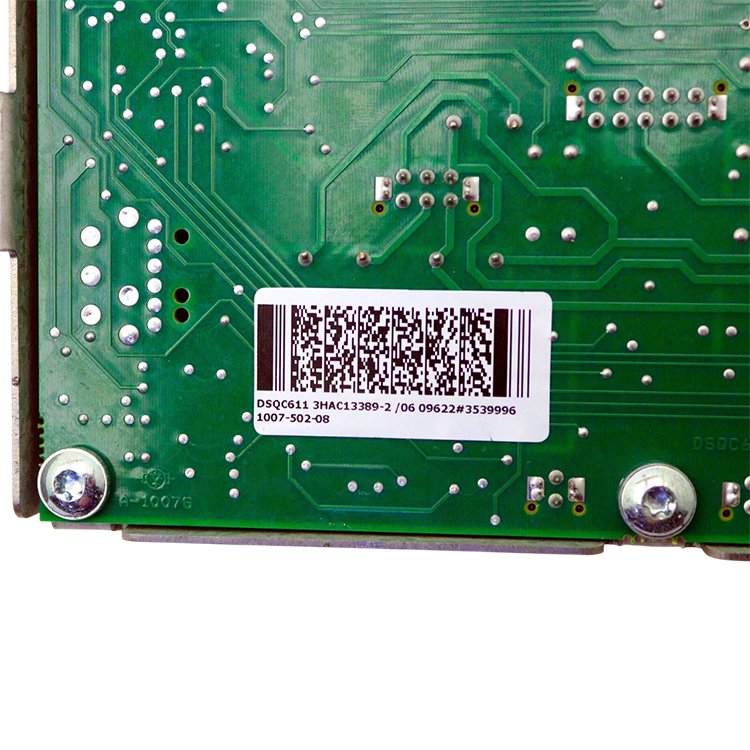

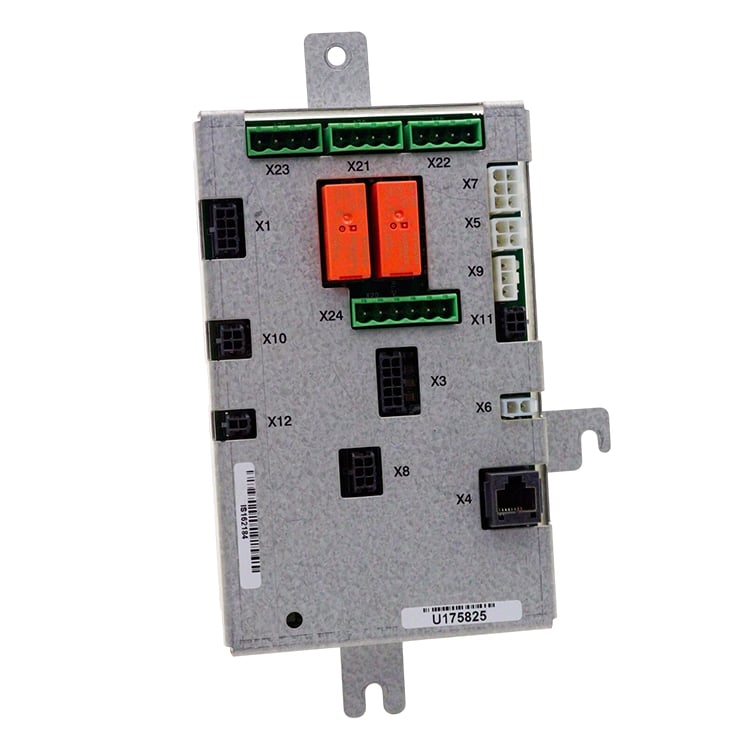

ABB 3HAC13389-2 DSQC 611 Unit Kontaktor pikeun Controller IRC5

Kondisi produk Anyar asli atanapi dipaké asli. Mangga konfirmasi kondisina kalawan kami samemeh mesen.
Informasi Kiriman Pangiriman global maké DHL, FedEx, jeung UPS. 3-5 Hari Kerja ka sabagian gede tujuan. Dikemas dina kemasan pelindung anti-statis pikeun ngalindungkeun elektronika dina waktu angkut.
Kauntungan pamebel
  • ABB 3HAC13389-2 DSQC 611 unit kontaktor pikeun kontroler robot ABB IRC5 — modul anu ngalakukeun switching daya ka drive servo jeung rem motor sarta ngasupkeun daya kana loop kabagjaan jeung aktuator eksternal.
  • Papan anu kompak: bobot bersih 0.14 kg, ukuranna 160 x 10 x 27.1 mm, jadi bisa dipasang langsung kana slot kabinet anu geus aya.
  • Penggantian hardware wungkul: teu aya konfigurasi atawa setélan parameter anu diperlukeun waktu unit dipasang.
  • Nomor bahan sebelumna 3HAC020849-001 merujuk kana unit anu sarua. ABB nyebutkeun penutup kabinet sacara pisah — 3HAC020843-001 pikeun desain 2004 jeung 3HAC023974-001 pikeun desain 2006.
  • Kirimkeun nomor artikel dina papan sarta jenis kabinet anjeun ka kami, terus kami bakal ngonfirmasi kesesuaianana samemeh anjeun mesen.
Lokasi Barang Dikirim ti Shanghai, Cina. Waktu pangiriman dipastikeun ku pananya anjeun.
Informasi Pamayaran PayPal, T/T, sareng Alibaba Trade Assurance diaksep. Kirim pananya anjeun pikeun kutipan.
  • Katerangan
Teu bisa nemukeun bagéan anjeun?

lebih ti 12.000 bagéan kana stok, diuji samemeh dikirim, dibalas dina 24 jam

Pertanyaan

ABB 3HAC13389-2 DSQC 611 Unit Kontaktor pikeun Controller IRC5

ABB 3HAC13389-2 nyaéta unit kontaktor DSQC 611 pikeun kontroler robot ABB IRC5. ABB nyebutkeunana dina katalog bagian cadanganna salaku "Unit Kontakton DSQC 611", sareng ieu modul anu ngatur pagantian kontakton dina kabinet — ngaktipkeun drive servo, melepaskeun sareng ngaktipkeun rem motor, sareng ngalirkeun daya ka loop kabéhatan sareng aktuator ékstérnal. Ieu unit hardware: teu aya konfigurasi atanapi setélan paraméter anu diperyogakeun waktu diganti. Kirimkeun nomor artikel dina papan sareng tipe kabinet anjeun, terus kami bakal ngonfirmasi kasésuaianana saméméh anjeun mesen.

Spesifikasi

Nomor Bagian 3HAC13389-2
Pabrik ABB (bagian cadangan asli)
Ngaran katalog ABB Unit Kontakton DSQC 611
Penunjukan Tipe ABB 31x19x8
Jenis Unit kontakton pikeun kabinet kontroler IRC5 — modul anu ngalirkeun daya ka drive servo sareng rem motor, sareng ngadistribusikeun daya ka loop kabéhatan sareng aktuator ékstérnal
Kasapanan Pengendali ABB IRC5, kabinet tunggal jeung ganda. Kirimkeun nomor artikel dina papan sarta jenis kabinet anjeun, terus kami ngonfirmasi kasasuaian samemeh anjeun pesen.
Manggantian 3HAC020849-001 — nomor bahan sebelumna pikeun unit ieu
Penutup papan kontaktor Desain 2004: 3HAC020843-001; desain 2006: 3HAC023974-001
Konektor Konektor X23, nomor bagian 2664163-4
Berat bersih 0.14 kg
Berat kotor 0.34 kg
Dimensi 160 × 10 × 27.1 mm (panjang × tinggi × lebar)
Kode HS bea cukai 85389091
Kuantitas pemesanan minimum 1 potong
Ngaran negara asal Swédia (SE)
ID produk ABB 98135
Kondisi Anyar asli atanapi dipaké asli. Mangga konfirmasi kondisina kalawan kami samemeh mesen.

Kirim nomor artikel anu dicetak dina papan sarta jenis kabinet anjeun, terus kami ngonfirmasi kasasuaianana samémangka anjeun mesen.

Aplikasi Industri

  • Panyambungan kontaktor di jero kabinet pengendali robot ABB IRC5, pikeun nyuplai daya kana servo-drive sarta ngontrol rem motor.
  • Pambagian daya ka loop kabéhisan sarta ka aktuator ujung-ékstérnal sapertos gripper, katup, sarta piranti las.
  • Panggantian unit kontaktor pikeun tujuan servis, nu kontak balikna parah rusak, kontaktor anu melebur, atawa koneksi anu rusak.
  • Dipaké dina instalasi kabinet tunggal sarta ganda IRC5 dina sél las, rakitan, pangolahan bahan, nyatet, sarta pangemasan.

Tujuan Desain

Modul ieu ngagabungkeun kontrol kontaktor jeung distribusi daya kana hiji slot kabinet IRC5, jadi kontroler tiasa ngatur urutan daya ka drive sareng rem, ngaluarkeun éléktronik kontrol ti transien koil kontaktor ku isolasi optocoupler, sareng nyadiakeun 24 V DC anu dipasang keamanan pikeun piranti keamanan sareng perkakas. Ku ngapusatkeun switching ieu, modul ieu mendukung urutan nyala sareng mati daya anu resik, sareng de-energisasi anu aman pikeun robot nalika rantai kabehatan dibuka.

Ieu ogé alasanana gejala-na penting pikeun dibaca sacara éta. Sabab unit ieu terletak di antara rantai kabehatan sareng kontaktor daya utama, kasalahan di dieu muncul salaku robot anu teu tiasa nyala atawa teu tiasa ngaktipkeun motor-na, alih-alih salaku kasalahan dina hiji sumbu wungkul. Mérés kontaktor unit sareng kontak umpan balik-na saméméh ngagantian komputer utama atawa unit drive bakal ngahemat waktu sareng suku cadang.

Moda Kasalahan Umum

  • Kesalahan umpan balik kontakor ti munculna kontak umpan balik anu aus atawa gosong, nu nyebabkeun kasalahan lingkaran kamanan atawa kesalahan umpan balik kontakor dina pengendali.
  • Panyambungan kontak atawa nyangkut saacan arus masuk anu luar biasa gedé atawa siklus anu sering, nu nyegah pemutusan arus anu bersih.
  • Pemutusan akibat arus leuwih tinggi atawa korsleting anu ngadudutkeun saluran kaluaran anu dipengaruhi — tingali panduan urang Panduan arus leuwih tinggi ABB IRC5 drive unit .
  • Kasakitan ESD atawa korosi akibat kacapahan dina papan.
  • Konektor backplane atawa pita anu longgar anu nyebabkeun hilangna daya anu teu tetep atawa gangguan komunikasi.
  • Unit anu salah dipasang, atawa tutup kabinet anu salah, jadi modul teu pas kana slotna.

Sateuweulna dibongkar: unit ieu ngalihkeun daya utama jeung DC ka drive servo sareng rem motor, jadi pisahkeun daya utama IRC5, paké lockout jeung tagout, sarta pastikeun yén sadaya bus baca 0 V kalawan multimeter anu geus dikalibrasi saméméh anjeun nyentuhna — karya ieu kedah dilakukeun ku personil anu kompeten. Tangtung papan ieu salaku ESD-sensitif: pake gelang pergelangan tangan anu disambungkeun ka bumi jeung permukaan anu aman tina listrik statis, sarta periksa posisi konektor X23 waktu anjeun masangna. Sanggeus dipasang, pulangkeun daya kontrol sarta pastikeun umpan balik kontaktor, izin Motors ON, jeung integritas loop kabagjaan saméméh robot dijalankan; cacat umpan balik saatos panggantian nunjukkeun kontak anu usang atawa konektor anu longgar.

Mengapa Memilih Kami

  • Spesialis dina suku cadang robot indusrial pikeun ABB, FANUC, KUKA sareng YASKAWA.
  • Unit kontaktor ABB asli 3HAC13389-2 DSQC 611 — papan kontaktor ieu dicatet ku ABB pikeun kabinet IRC5, bukan papan relay umum.
  • Pamasangan dipastikeun pikeun anjeun: urang cocogkeun nomor artikel dina papan anjeun jeung jenis kabinet kalawan data suku cadang ABB saméméh anjeun pesen.
  • Sababaraha bagian diuji sareng diverifikasi ku teknisi anu berpengalaman samumana dikemas, sareng layanan perbaikan disadiakeun pikeun unit anu cacat.
  • Pengiriman global kalayan kemasan indusrial anu rapi, ti kantor kami di Shanghai.

Produk Terkait

  • ABB 3HAC026254-001 — Unit distribusi daya DSQC 662, anu ngambil 24 V DC ti pasokan kabinet sarta ngarahkeun kana papan internal. Bagéan anu béda ti ieu.
  • ABB 3HAC029157-001 — Komputer sumbu DSQC 668, unit perhitungan gerak anu dipasang di luhur unit kontaktor ieu dina ranté kontrol. Bagéan anu béda ti ieu.
  • ABB 3HAC025784-001 — Unit I/O kombinasi DSQC 651 pikeun ABB IRC5. Bagéan anu béda ti ieu, modul I/O kabinet rékan.
  • ABB 3HAC027652-001 — Adapter EtherNet/IP DSQC 669 pikeun ABB IRC5. Bagéan anu béda ti ieu, modul komunikasi rékan.
  • Leuwih seueur suku cadang pengendali sarta kabinet dina Pengendali ABB IRC5 sarta komponénna rentét. Kirimkeun nomor artikel dina bagéan anu rék diganti, terus kami bakal ngonfirmasi kasésuaian sarta nyebutkeun barang anu bener.

Minta harga: Kirimkeun nomor artikel anu dicetak dina papan (3HAC13389-2) sarta jenis kabinet anjeun. Kami bakal ngonfirmasi kondisi, kesesuaian, sarta waktu pangiriman, terus ngirimkeun kutipan harga — sabalum anjeun nyieun pesenan.
