ABB 3HAC028357-001 DSQC679 FlexPendant з кабелем даўжынёй 10 м для IRC5
3HAC028357-001 — гэта ABB DSQC679 FlexPendant — пераносны teach pendant з кабелем даўжынёй 10 м для кантролераў робатаў IRC5. Гэта інтэрфейс апаратчыка для кіравання восьмі, напісання і рэдагавання праграм, а таксама для чытання стану кантролера і памылак. У ручным блоку ўбудаваны аварыйны спыненне і трохпазіцыённы прылада ўключэння. Апісанне запасных частак ABB для гэтай пазіцыі: FlexPendant з кабелем 10 м; працуе з RobotWare 5.07.02 або вышэй. Надайце нам артыкульны нумар вашага pendant, тып кантролера і версію RobotWare — мы пацвердзім сумяшчальнасць перад замовай.
Спецыфікацыі
| Нумар часткі |
3HAC028357-001 |
| Назва прадукту |
FlexPendant, пераносны апаратчыцкі блок з кабелем 10 м |
| Азначэнне выраба |
DSQC679 / Sx TPU3 |
| Брэнд і катэгорыя |
ABB; teach pendant / пераносны апаратчыцкі блок |
| Функцыя |
Glownaja rucznaja chalaveka-mashynnaja interfejsnaja jedzinka systemy robot-a: rucnoje paskakvannie, stvarannnie i redagavannie pragrama, nastroyka paramatrau, kantral za stanam i dijahnastyka pacylok. |
| Сумяшчальнасць з кантролерамі |
Кантролеры ABB IRC5, у тым ліку варыянты IRC5 Single і Dual Cabinet. Гэта падвесны кантролер пакалення IRC5; кантролеры S4C / S4C+ і OmniCore выкарыстоўваюць іншыя падвесныя кантролеры. Надайце нам мадэль вашага кантролера, і мы пацвердзім пакаленне перад замовленнем. |
| Кабель і камянер |

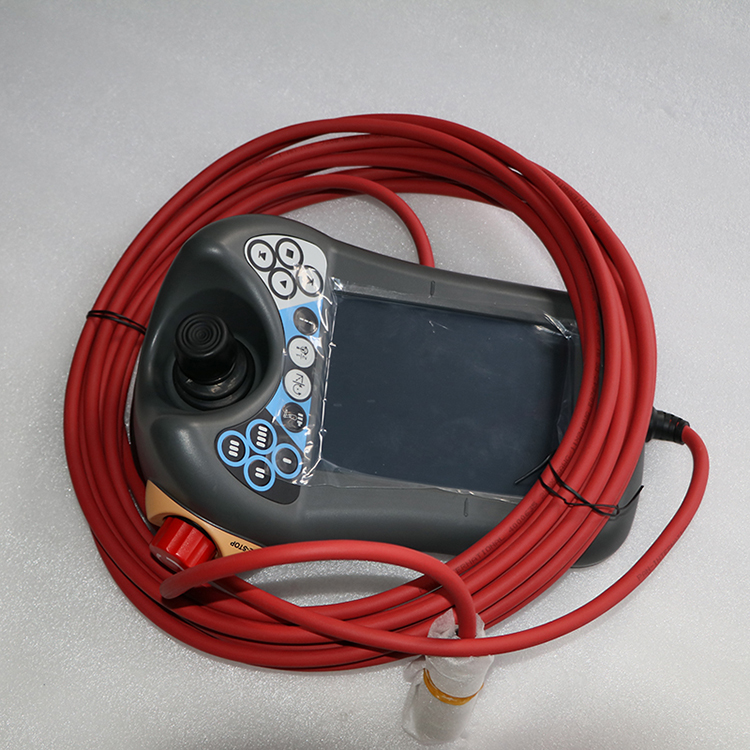

Пастаўляецца з кабелем падвеснага кантролера даўжынёй 10 м і прамысловым круглым раз'ёмам на 17 кантактаў для кантролера IRC5. Кабель уваходзіць у склад гэтага артыкула, а не з'яўляецца аддзельным аксэсуарам. |
| Патрабаванні да RobotWare |
RobotWare 5.07.02 або вышэй. Запішыце ўсталяваную версію ПЗ кантролера перад замовай заменнага падвеснага кантролера. |
| Кіраванне і абарона |

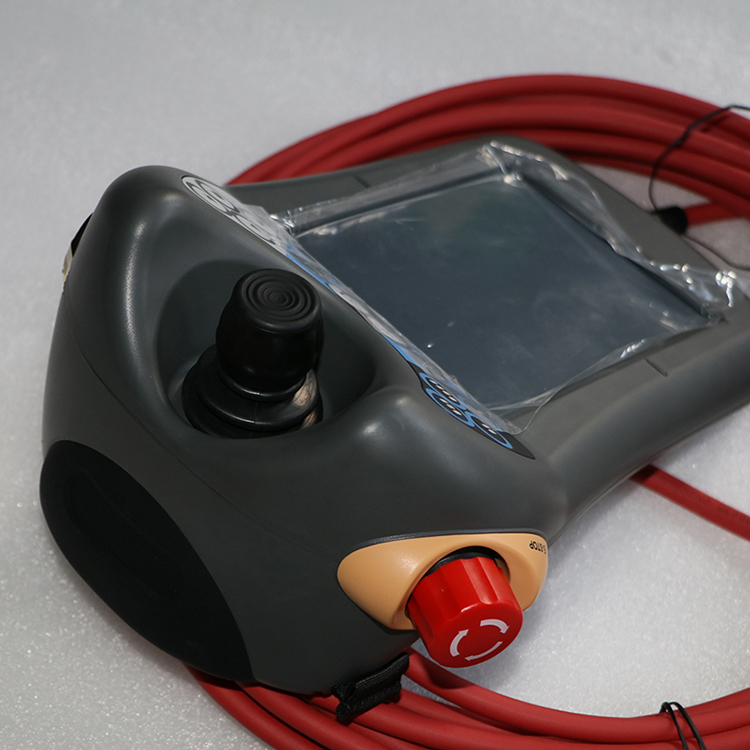

Сэнсарны экран, джойстік для ручнога кіравання, мембранныя гарачыя кнопкі, кнопка аварыйнага спынення і трохпазіцыённы прылада ўключэння; карпус з класам абароны IP54. |
| Умова |
Новы арыгінал або патрыманы арыгінал. Калі ласка, удакладніце стан у нас перад замовай. |
Два фактары вызначаюць гэты падвесны кантролер: пакаленне кантролера і ўзровень ПЗ RobotWare. У ячэйках IRC5 выкарыстоўваецца гэты DSQC679 з кабелем даўжынёй 10 м, у той час як кантролеры S4C+ і OmniCore выкарыстоўваюць іншыя падвесныя кантролеры. Надайце нам артыкульны нумар з маркіроўкі, тып кантролера і версію ПЗ RobotWare, і мы пацвердзім адпаведную версію перад тым, як прадастаўім прапанову.
Прамысловыя прыменения
- Ручнае праграмаванне і падача на робат-клетках ABB IRC5 падчас наладкі, уводу ў эксплуатацыю і змены вытворчага працэсу.
- Штодзённае выкарыстанне аператарам на вытворчых лініях — навучэнне траекторый, рэдагаванне праграм, праверка цыклаў і ўсуненне несправнасцей на рабочым месцы.
- Праца па тэхнічным абслугоўванні і рамонце робатаў, кіраваных IRC5, у аўтамабільных, металаапрацоўчых, грузапад’ёмных, электронных зборачных і агульных аўтаматызаваных ячэйках.
- Замена пульта, пашкоджанага пры падзеннях, перанапружанні кабеля ці зносі сістэм бяспекі.
- Забеспячэнне запасных частак для парка робатаў IRC5, дзе пульт выкарыстоўваецца ў кожную змяну і з’яўляецца адной з найбольш часта пашкоджаных частак у ячэйцы.
Мэта распрацоўкі
- Даць аператару поўны ручны кантроль над робатам з ячэйкі: перамяшчэнне па восі, запуск і пастанова праграм, рэдагаванне пазіцый і ўстаноўка параметраў.
- Уключыць функцыі бяспекі, неабходныя для ручнога кіравання — кнопку аварыйнай спынкі і трохпазіцыённы ўключальнік — у рукі аператара.
- Адлюстраваць стан кантролера, стан уваходаў/выходаў і паведамленні пра памылкі на рабочым месцы, каб дыягностыка не патрабавала вяртання да шафы кантролера.
- Вытрымлівае штодзённае прамысловая выкарыстанне, мае карпус з класам абароны IP54, прыдатны для выкарыстання ў цэху.
- Кабель даўжынёй 10 м і яго круглы замкнуты раз’ём уключаюцца ў склад артыкула, таму даступнасць аператара вызначаецца на этапе замовы.
Тыпавыя рэжымы адмовы
- Падвесны кантролер замяняецца, і ячэйка зноў уводзіцца ў эксплуатацыю — пры гэтым кантролер павінен быць ізаляваны і заблакаваны перад падлучэннем або адключэннем падвеснага кантролера; неабходна праверыць сувязь, дысплей, кнопкі, джойстік, аварыйны спыненне і трохпазіцыённы прыладу ўключэння, а затым выканаць зацверджаную на аб’екту паслядоўнасць бяспекі робата.
- Пашкоджаны або нярэагуючы сэнсарны дысплей пасля падзення — прылада можа працаваць, але не паддаецца кіраванню. Перад замовай новай прылады праверце ўнутраны кабель дысплея, а потым адкалібруйце каардынаты дотыку пры першым уключэнні. Кіраўніцтва па выявленні і ўстраненні паламак джойстіка ABB
- Зрушэнне джойстіка ці адсутнасць рэакцыі ў адным з напрамкаў кіравання, у выніку чаго робат рухаецца без уводу каманд або нельга кіраваць адной воссю — праверце модуль джойстіка і яго ўстаноўку перад заменай усяго пульта.
- Пашкоджанне кабеля і раз’ёмнага злучэння ў месцы згіну, што выклікае перапыўны кантакт або стан «адлучаны пульт» — пракладзіце 10-метровы кабель так, каб ён не знаходзіўся побач з рухомымі часткамі, вострымі рабрамі і месцамі, дзе яго можа зажаць, і праверце элемент абароны ад напружання і 17-кантактны раз’ём на наяўнасць згнутых штыркоў.
- Зношаныя кнопкі аварыйнага спынення або прылады ўключэння, што выклікае нечаканыя бяспечныя спыненні — праверце абодва функцыі пасля любой замены і паўтарыце праверку падчас перыядычнага бяспечнага агляду.
- Uzbrojannie abo pamyłka ŭ kamunikacyi pamiž pendanta i kantrolera — spachavajcie najspač nayustalanuju versiju RobotWare, bo dany artykul vyamagaie 5.07.02 abo vyšy; takža paćvierdžajcie pakuĺkali kantrolera, bo dla kletak S4C+ i OmniCore vykarystovyvajucca inšyja pendanty.

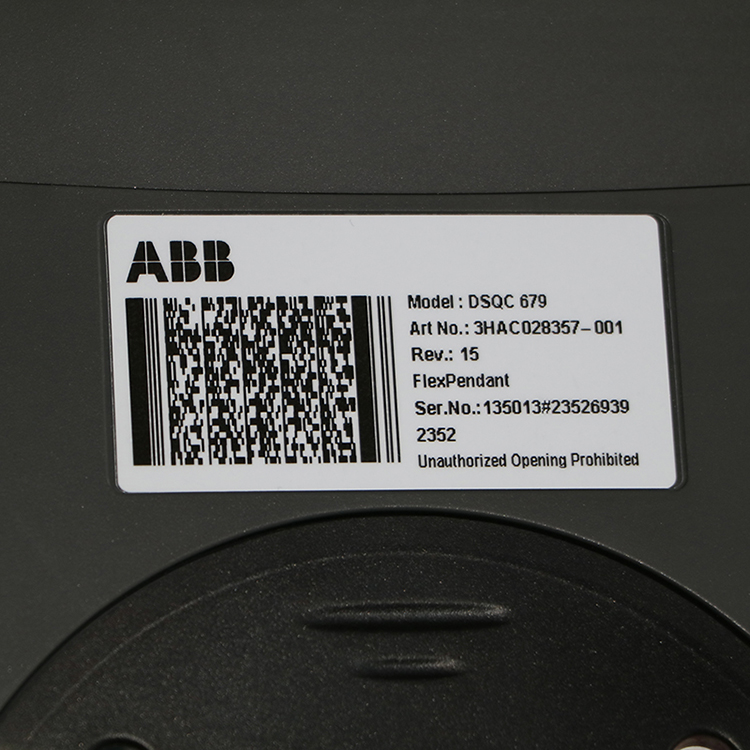

- Zakazany niepravy artykul pa apisańni reseleru — zakazvajcie pa artykulnym numary 3HAC028357-001 i prasymy adasłać nam numar z naklejki na starom pendantzie da zakazu.
Чаму выбраць нас
- Idantyfikacyja paćvierdzilasia: ABB DSQC679 FlexPendant dla kantroleraŭ IRC5, u kampłekcie z kabliem daŭžynioj 10 m, pierad pakavanniem.
- Pasprašvańnie pakuĺki perad dakumientavanniem: adasłać nam model kantrolera i versiju RobotWare, my paćvierdzim, czy hetaj pendant padykhodzic dla jaho.
- Новы арыгінал або выкарыстаны арыгінал — стан пацвярджаецца з вамі перад замовай.
- Fotahrafii faktыchnaha pendantu, ulukluchajučy naklejku, złučnik i kabiel, padajaćcia pa zapasy.
- Zpakavany dla eksportu z Šanhaj z ahranająčym ekranam, dzvižkom i złučnikam, dastauľny ŭ usiom swacie.
